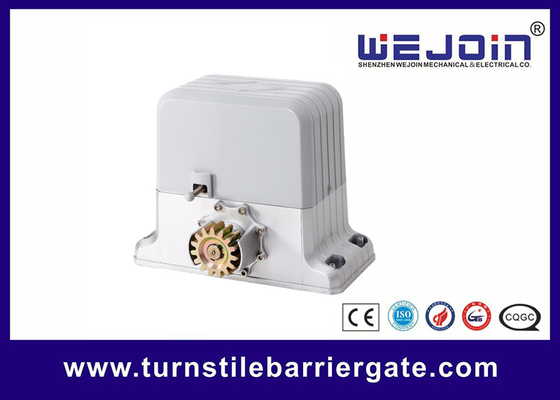

il portone elettrico del comitato per il controllo di CA 1800kg va in automobile per il portello scorrevole
Caratteristiche principali
Motore a corrente alternata Con l'unità di controllo incorporata
Tastiera/singola interfaccia del bottone
La lampada dell'allarme, il fascio della foto e la sicurezza irradiano l'interfaccia
L'utente può selezionare la funzione di automatico-fine
L'inizio morbido e rallenta la fermata (versione, facoltative astuti)
funzione Automatico-inversa quando colpiscono ostacolo durante la chiusura (versione, facoltative astuti)
Progettazione chiave manuale del rilascio per guasto di alimentazione di emergenza
Specifiche
|
Modello |
WJKMP202 |
|
|
Tensione |
220V±10% |
110V±10% |
|
Frequenza |
50HZ |
60HZ |
|
Corrente |
2.7A |
5.8A |
|
Tensione del motore |
AC220V/110V |
|
|
Condensatore |
20μf |
60μf +14μf |
|
Potenza di uscita |
350W |
|
|
Potere assorbente |
594W |
638W |
La base e del motore è installazione
1. installazione bassa del motore: fissi la posizione di installazione del vassoio basso secondo la dimensione del motore e l'altezza della posizione di installazione dello scaffale di ingranaggio. Poi includa i bulloni in avanzato o utilizzi i bulloni di espansione per includere la base nel fondamento del cemento.
2. Se lo scaffale di ingranaggio già è stato installato, ripari il motore alla base del Th e giri la frizione con la chiave della frizione nella posizione di riposo, quindi faccia l'ingranaggio del motore essere adatta alla destra allo scaffale di ingranaggio, quindi la posizione della base può essere fissata. Decolli il motore e ripari la base.
Tormenti l'installazione
Faccia l'ingranaggio dello scaffale di ingranaggio verso il pavimento. Faccia l'ingranaggio dello scaffale misura l'ingranaggio del motore. Fissi lo scaffale di ingranaggio alla porta con le viti. Spinga il portone e faccialo muovere l'itinerario di tutto fissano l'ingranaggio al portone dopo l'assicurazione che il portone esegue uniformemente l'itinerario di tutto
Lo scaffale è solitamente pezzo installato dopo il pezzo. Per evitare tremare o bloccare, regoli prego la lacuna dello scaffale di ingranaggio. Suggeriamo un modo (riferisca a Fig-3): ripari sul rack1 e lo scaffale dopo la regolazione dei due scaffali con il piccolo scaffale di regolazione
