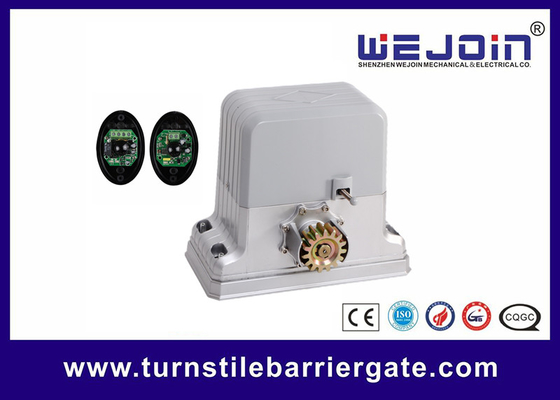

approvazione morbida elettronica automatica del CE di inizio di scivolamento di CA 220V del motore resistente del portone
Funzioni
1. Progettazione elettromeccanica integrata
2. Inizio morbido elettronico
3. Invertendo sull'ostacolo
4. Incavo infrarosso della cellula fotoelettrica
5. Presa di corrente dell'allarme
6. Controllo e telecomando di cavi
7. Closing di ritardo
8. Invertendo sensibilità regolabile
9. Bus-padronanza (modi vari di operazione)
10. Riscaldamento automatico
Dati elettronici
Inizio morbido: SÌ
Fermi sull'ostacolo (sensibilità regolabile): SÌ
Riscaldamento automatico (alla temperatura di congelamento): SÌ
Telecomando: 418MHz (50m, approssimativamente)
Controllo di cavo: Disponibile
Closing dell'auto: SÌ
Incavo del rivelatore del ciclo del veicolo: SÌ
Incavo della cellula fotoelettrica: SÌ
Presa di corrente dell'allarme: SÌ
Dati del motore
|
Modello |
WJKMP202 |
|
|
Tensione |
220V±10% |
110V±10% |
|
Potere assorbente |
594W |
638W |
|
Velocità del motore |
1350rpm |
1620rpm |
|
Velocità dell'ingranaggio |
58.5rpm |
70.2rpm |
|
Velocità di viaggio |
11m/min |
13.2m/min |
|
Peso del prodotto (approssimativo) |
10.19kg |
10.25kg |
|
Max.weight del portone |
1800kg |
|
Installazione dello scaffale
Faccia l'ingranaggio dello scaffale di ingranaggio verso il pavimento. Faccia l'ingranaggio dello scaffale misura l'ingranaggio del motore. Fissi lo scaffale di ingranaggio alla porta con le viti. Spinga il portone e faccialo muovere l'itinerario di tutto fissano l'ingranaggio al portone dopo l'assicurazione che il portone esegue uniformemente l'itinerario di tutto
Lo scaffale è solitamente pezzo installato dopo il pezzo. Per evitare tremare o bloccare, regoli prego la lacuna dello scaffale di ingranaggio. Suggeriamo un modo (riferisca a Fig-3): ripari sul rack1 e lo scaffale dopo la regolazione dei due scaffali con il piccolo scaffale di regolazione.
Avviso
1) La tensione di funzionamento è 10% della tensione nominale, regolatore di potere di uso se nell'area di tensione di rifornimento volatile.
2) Il modulo dell'ingranaggio: Scalare dell'ingranaggio M=4: Z=15. Utilizzi prego lo scaffale corrispondente.
3) il portone dovrebbe essere balanceable e livellato. Così l'ingranaggio e lo scaffale possono riparare bene.
4) la lacuna fra gli ingranaggi dovrebbe essere operatore del portone di fi può muoversi uniformemente.
