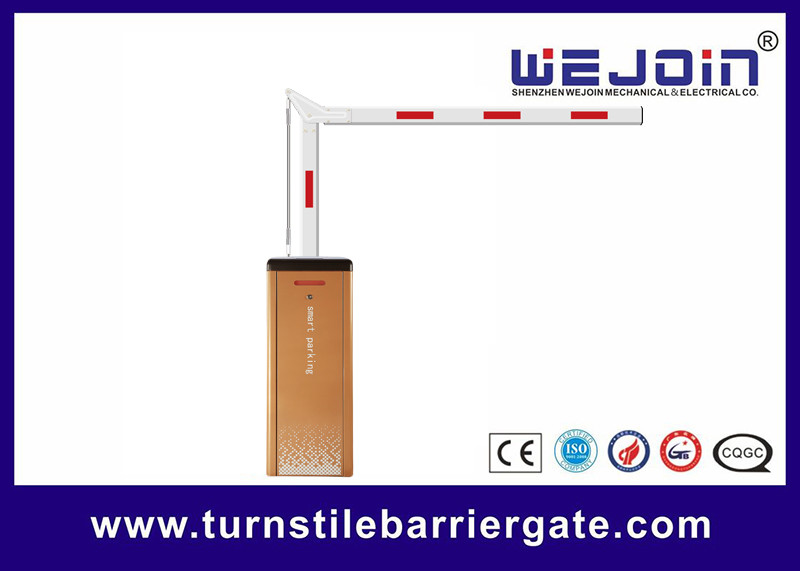

Barriera per parcheggio con braccio pieghevole per sistemi di sicurezza per barriere di parcheggio
Breve introduzione alla barriera automatica
Il prodotto è composto da quattro parti: armadio, meccanismo di trasmissione, unità di controllo e braccio. Distingue tra installazione a sinistra e a destra e viene utilizzato nei sistemi di controllo degli ingressi e delle uscite dei parcheggi.
Questo prodotto è diviso in tre tipi: barriera con braccio dritto, barriera con braccio pieghevole e barriera con braccio a recinzione.
Caratteristiche di base della barriera a braccio:
1. Motore brushless DC24V, dotato di meccanismo di trasmissione a biella e molla di bilanciamento, basso consumo energetico, alta efficienza e minore rumorosità.
2. Con funzione di inversione automatica in caso di ostruzione e funzione di chiusura automatica ritardata, supporta la funzione di conteggio e la modalità di passaggio del convoglio.
3. Supporta radar esterno, rilevatore ad anello, funzione anti-schiacciamento a fotocellula a infrarossi, uscita di alimentazione DC 12V integrata, può essere utilizzato per l'alimentazione del radar esterno.
4. Supporta la comunicazione RS485 o la connessione off-line RS485.
5. L'alimentazione DC24V è opzionale.
Modello |
WJDZE-BL (velocità 1.5~6s regolabile) |
|||||||
Velocità di funzionamento |
1.5s |
3s |
4s |
5/6s |
6s |
6s |
6s |
6s |
Braccio-Tipo |
Dritto |
Dritto |
Dritto |
Dritto |
Pieghevole a 90° |
Pieghevole a 180° |
2 Recinzioni |
3 Recinzioni |
Lunghezza massima del braccio |
3m |
4.5m |
5m |
6m |
5m |
4m |
4.5m |
4m |
Tensione di ingresso |
AC100~264V |
|||||||
Frequenza |
50/60HZ |
|||||||
Tensione del motore |
DC24V |
|||||||
Grado di protezione |
Ip54 |
|||||||
Temperatura di esercizio |
-35℃~ + 70℃ |
|||||||
MTBF |
3.000.000 di volte |
|||||||
Potenza massima del motore |
180W |
|||||||
Velocità massima del motore |
24 giri/min |
Installazione del braccio pieghevole Passaggio 1
. Fissare la piastra di fissaggio del braccio sul braccio con 2 viti esagonali M12*70mm.Passaggio 2
. Tenere la piastra di fissaggio con la mano, quindi sollevare il braccio verticalmente e installarlo sul supporto del braccio. Quindi installare la rondella piana, la rondella elastica e il dado M12 sulla vite a turno e fissare la vite con una chiave.Passaggio 3
. Fissare l'asta e il cuscinetto di collegamento sui componenti della piastra di supporto con una vite.Passaggio 4
. Allentare i supporti con la vite destra e sinistra, ruotare l'asta di trazione in acciaio inossidabile, quindi regolare l'orizzontale e il verticale del braccio; dopo la regolazione, bloccare i supporti con la vite destra e sinistra.
