100% di ciclo di lavoro Porta di barriera di parcheggio ad alte prestazioni per la sicurezza delle strutture di parcheggio

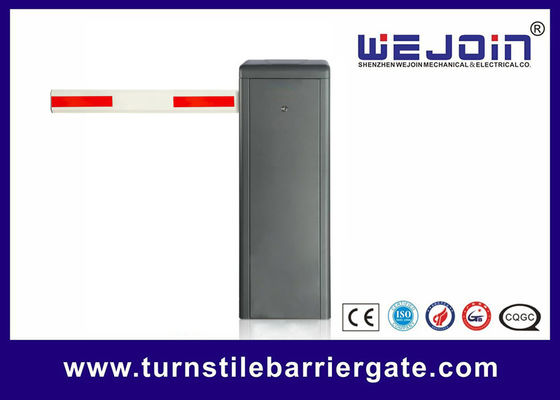

Breve introduzione alla porta di barriera automatica
Il prodotto è costituito da quattro parti: armadio, meccanismo di trasmissione, unità di controllo e braccio.e viene utilizzato nei sistemi di controllo dell'ingresso e dell'uscita dei parcheggi.
Questo prodotto è diviso in tre tipi: cancello di barriera con braccio retto, cancello di barriera con braccio pieghevole e cancello di barriera con braccio di recinzione.
Dati tecnici della barriera di sbalzo
1Temperatura di funzionamento (motore): -35°C ~ + 70°C
2. tensione di ingresso dell'alimentazione: AC100~264V
3Voltaggio di ingresso del regolatore: DC24V±10%, 7,5A
4Potenza del motore: 180W
5.Relativoumidità: 30%~80%, senza condensazione
6Distanza del telecomando: aperto e indisturbato, L≤50M
7Velocità di funzionamento: 1,5-6 secondi regolabile
8. MTBF: 3,000, 000 volte
Tipo di proiettore |
Lunghezza del proiettore (Metro: M) |
Diametro della molla Φ (mm) |
Boom dritto senza gomma |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
4.8>L≥3.5 |
Φ5.5 |
|
3.5>L≥2.5 |
Φ4.5 |
|
Boom dritto con gomma |
6≥L>5.3 |
Φ6.8+Φ4.5 |
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
4.3>L≥3.5 |
Φ4.5+Φ4.5 |
|
3.5>L≥3 |
Φ5.5 |
|
3>L |
Φ4.5 |
Interfaccia del controllore di Barriera
1.Interfaccia di controllo del filo:
Questa interfaccia è disponibile per il sistema di parcheggio, disponibile anche per il controller esterno per controllare il cancello di barriera.
2.Interfaccia anti-rompi:
Fotocellula a infrarossi:Boom si solleverà quando breve circolare "fotocell infrarossi" e "GND"interfaccedurante la caduta del boom.
Detettore del ciclo:Boom si solleverà quando corto circolare "detector loop" e "GND"interfaccedurante il boom che cade; quando il boom si muove verso l'alto posizione limite, il boom cadrà dopo "detector loop" e "GND"interfacceDisconnesso.
3.Interfaccia di uscita del relè:
L'uscita del relè può essere impostata per soddisfare le diverse esigenze applicative impostando la modalità di uscita.Il valore predefinito è che il segnale di uscita limite è il seguente::
Quando la barriera si apre fino alla posizione limite verso l'alto, il COM e il LmO sono collegati;
Quando la barriera si chiude alla posizione limite verso il basso, COM e LmC sono collegati;
Durante l'apertura e la chiusura, COM e LmC, LmO sono disconnessi.
